HJS K-系列 波纹管泵(风囊泵) & 阻尼器

    K-系列 波纹管泵(风囊泵)
    K-系列 低脉动泵
    K-系列 阻尼器
    高温•中温•常温 兼用泵 ( Bellows Pump )
    Medium · Room-Temperature combined Bellows pump
    特点

    应用范围 ( Operating temperature ) : 10℃~100℃

    最大流量 (Max. Flow Rate) : 30L/min & 60L/min

    库存管理简便 (Price Competitive)

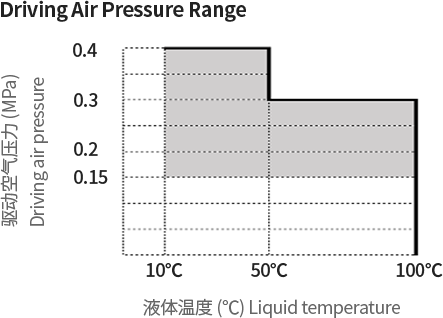

    驱动空气压力范围
    ■ 流量 Pump Performance Curve

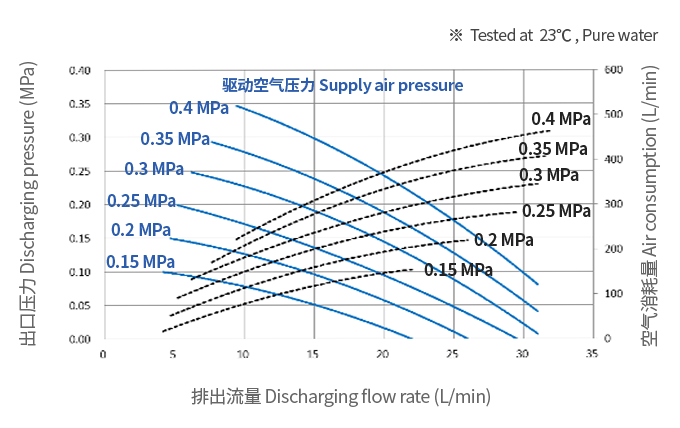

    KP-30MC
    试验条件 Test conditions

    - Supply air pipe size : Rc 3/8” (PT) Port (Tube O.D10 X I.D8 X 2M)

    - Liquid pipe size : 3/4” Port (Tube O.D19 X I.D16)

    - Test liquid : Pure water, 23℃

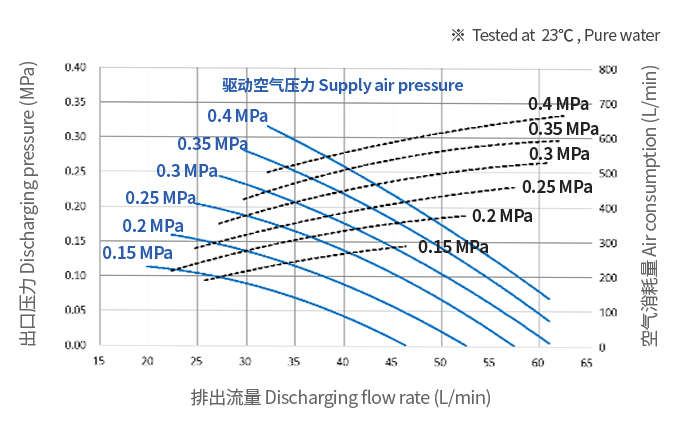

    KP-60MC
    试验条件 Test conditions

    - Supply air pipe size : Rc 1/2” (PT) Port (Tube O.D12 X I.D10 X 2M)

    - Liquid pipe size : 1”Port (Tube O.D25 x I.D22)

    - Test liquid : Pure water, 23℃

    ■ 规格 Standard Specifications
    Items / Models KP - 30MC KP - 60MC
    最大排出流量 (L/min)
    Max. discharging flow rate     		30 L/min (*Note.1) 60 L/min (*Note.1)
    每冲程流量 (L/stroke)
    Flow rate per stroke     		0.40 L/stroke (*Note.2) 0.86 L/stroke (*Note.2)
    液体温度使用范围 (℃)
    Temp. range of liquid     		10 ~ 50 ℃ 51 ~ 100 ℃ 10 ~ 50 ℃ 51 ~ 100 ℃
    驱动空气压力范围 (MPa)
    Driving air pressure range     		0.15 ~ 0.4
    MPa    		 0.15 ~ 0.3
    MPa    		 0.15 ~ 0.4
    MPa    		 0.15 ~ 0.3
    MPa
    最大允许冲程速度 (spm)
    Max allowable Stroke speed     		Max 75 stroke/min Max 70 stroke/min
    驱动空气连接端
    Air supply inlet ports    		 2-Rc 3/8” (PT) 2-Rc 1/2” (PT)
    液体连接端
    Liquid connection ports     		PTFE 3/4” (O.D 19 x I.D16mm) PTFE 1” (O.D 25 x I.D 22mm)
    液体接触材质
    Liquid contact materials     		PTFE, PFA
    使用环境温度范围
    Ambient temperature    		 5 ~ 50℃
    接近开关 传感器
    Proximity switch    		 输出信号
    Output type    		 NPN Output ( N.O. mode )
    电源
    Power supply    		 DC 10~30V
    * Note.1) 最大排出流量是根据常温下纯水的最大冲程(Stroke)速度测定的值。
    * Note.2) 1个冲程 (1 stroke) : 1次往复(1 reciprocating motion)
    中温•常温 兼用泵 ( Bellows Pump )
    High · Medium · Room-Temperature combined Bellows Pump
    特点

    应用范围 (Operating Temperature) : 10℃~180℃

    最大流量 (Max. Flow Rate) : 30L/min & 60L/min

    价格竞争力 (Easy Stock Management)

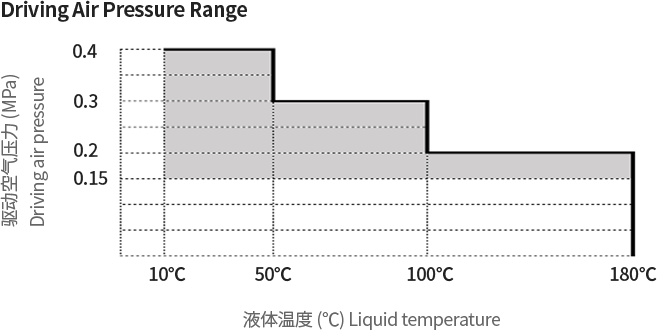

    驱动空气压力范围
    ■ 流量 Pump Performance Curve

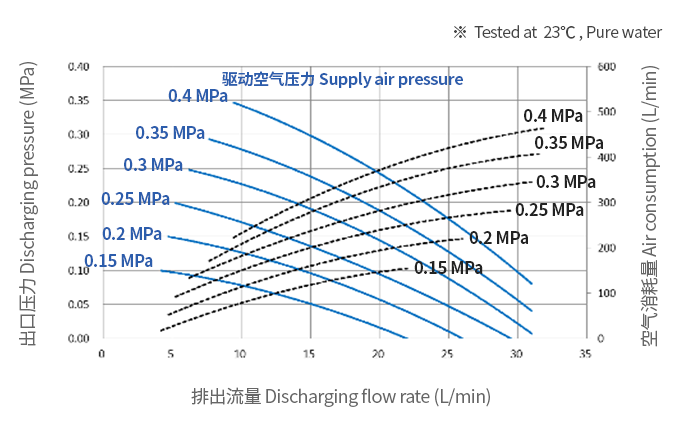

    KP-30H
    试验条件 Test conditions

    - Supply air pipe size : Rc 3/8” (PT) Port (Tube O.D10 X I.D8 X 2M)

    - Liquid pipe size : 3/4” Port (Tube O.D19 X I.D16)

    - Test liquid : Pure water, 23℃

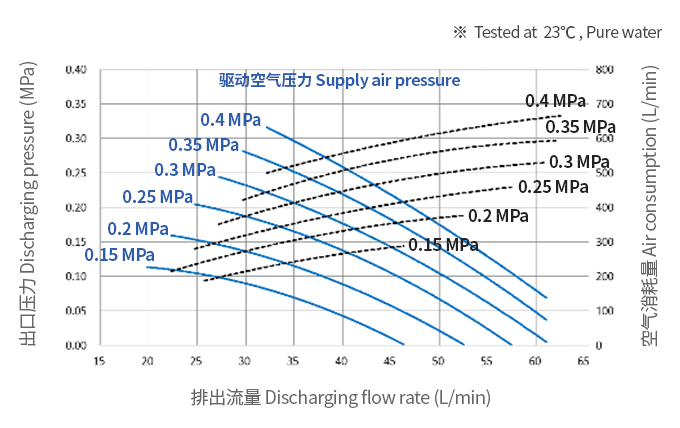

    KP-60H
    试验条件 Test conditions

    - Supply air pipe size : Rc 1/2” (PT) Port (Tube O.D12 X I.D10 X 2M)

    - Liquid pipe size : 1”Port (Tube O.D25 x I.D22)

    - Test liquid : Pure water, 23℃

    ■ 规格 Standard Specifications
    Items / Models KP - 30H KP - 60H
    最大排出流量 (L/min)
    Max. discharging flow rate     		30 L/min (*Note.1) 60 L/min (*Note.1)
    每冲程流量 (L/stroke)
    Flow rate per stroke     		0.40 L/stroke (*Note.2) 0.86 L/stroke (*Note.2)
    液体温度使用范围 (℃)
    Temp. range of liquid     		10 ~ 50 ℃ 51 ~ 100 ℃ 101 ~ 180 ℃ 10 ~ 50 ℃ 51 ~ 100 ℃ 101 ~ 180 ℃
    驱动空气压力范围 (MPa)
    Driving air pressure range     		0.15 ~ 0.4
    MPa    		 0.15 ~ 0.3
    MPa    		 0.15 ~ 0.2
    MPa    		 0.15 ~ 0.4
    MPa    		 0.15 ~ 0.3
    MPa    		 0.15 ~ 0.2
    MPa
    最大允许冲程速度 (spm)
    Max allowable Stroke speed     		Max 75 stroke/min Max 70 stroke/min
    驱动空气连接端
    Air supply inlet ports    		 2-Rc 3/8” (PT) 2-Rc 1/2” (PT)
    液体连接端
    Liquid connection ports     		PTFE 3/4” (O.D 19 x I.D16mm) PTFE 1” (O.D 25 x I.D 22mm)
    液体接触材质
    Liquid contact materials     		PTFE, PFA
    使用环境温度范围
    Ambient temperature     		5 ~ 50℃
    接近开关 传感器
    Proximity switch    		 输出信号
    Output type    		 NPN Output ( N.O. mode )
    电源
    Power supply    		 DC 10~30V
    * Note.1) 最大排出流量是根据常温下纯水的最大冲程(Stroke)速度测定的值。
    * Note.2) 1个冲程 (1 stroke) : 1次往复(1 reciprocating motion)
