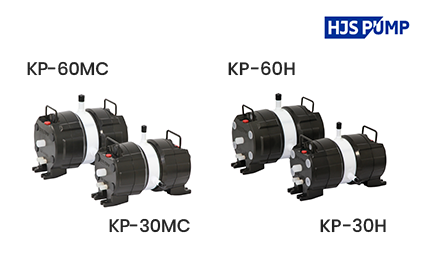

    K-Series 저 맥동 벨로우즈 펌프

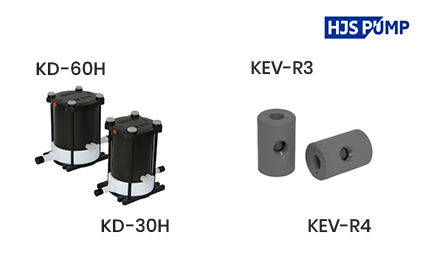

    K-Series 댐퍼 & 급속배기밸브

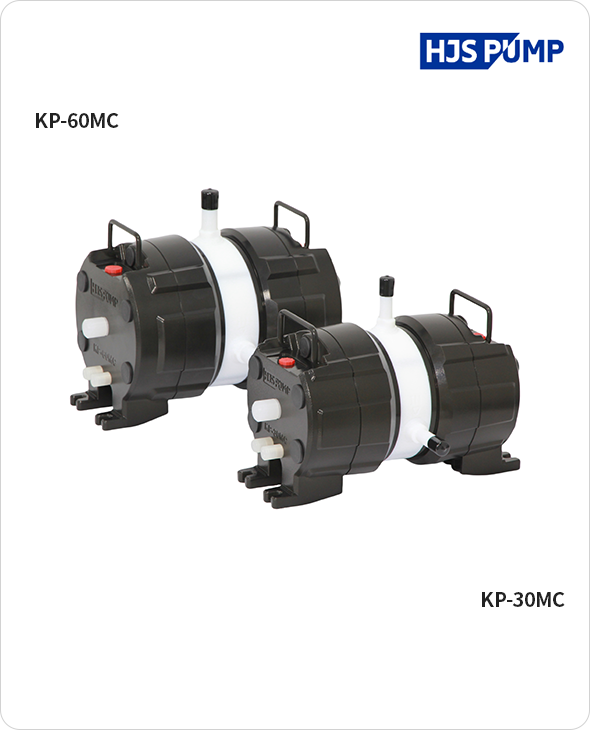

    중온 · 상온 겸용펌프 ( Bellows Pump )
    Medium · Room-Temperature combined Bellows pump
    특징

    적용 범위 (Operating Temperature) : 10℃~100℃

    최대 유량 (Max. Flow Rate) : 30L/min & 60L/min

    가격 경쟁력 (Price Competitive)

    구동공기 압력 범위
    ■ 유량 Pump Performance Curve

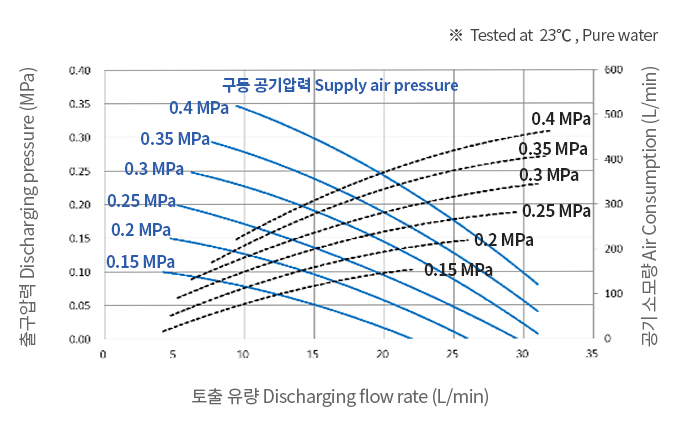

    KP-30MC
    시험조건 Test conditions

    - Supply air pipe size : Rc 3/8” (PT) Port (Tube O.D10 X I.D8 X 2M)

    - Liquid pipe size : 3/4” Port (Tube O.D19 X I.D16)

    - Test liquid : Pure water, 23℃

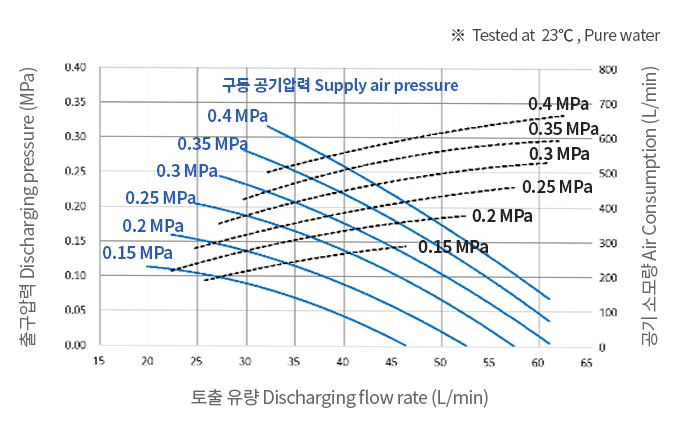

    KP-60MC
    시험조건 Test conditions

    - Supply air pipe size : Rc 1/2” (PT) Port (Tube O.D12 X I.D10 X 2M)

    - Liquid pipe size : 1”Port (Tube O.D25 x I.D22)

    - Test liquid : Pure water, 23℃

    ■ 규격 Standard Specifications
    Items / Models KP - 30MC KP - 60MC
    최대 토출 유량 (L/min)
    Max. discharging flow rate     		30 L/min (*Note.1) 60 L/min (*Note.1)
    스트로크당 유량 (L/stroke)
    Flow rate per stroke     		0.40 L/stroke (*Note.2) 0.86 L/stroke (*Note.2)
    액체온도 사용범위 (℃)
    Temp. range of liquid     		10 ~ 50 ℃ 51 ~ 100 ℃ 10 ~ 50 ℃ 51 ~ 100 ℃
    구동공기 압력범위 (MPa)
    Driving air pressure range     		0.15 ~ 0.4
    MPa    		 0.15 ~ 0.3
    MPa    		 0.15 ~ 0.4
    MPa    		 0.15 ~ 0.3
    MPa
    최대허용스트로크속도 (spm)
    Max allowable Stroke speed     		Max 75 stroke/min Max 70 stroke/min
    AIR 공급 연결 포트
    Air supply inlet ports    		 2-Rc 3/8” (PT) 2-Rc 1/2” (PT)
    액체 연결 포트
    Liquid connection ports     		PTFE 3/4” (O.D 19 x I.D16mm) PTFE 1” (O.D 25 x I.D 22mm)
    액체 접촉 재질
    Liquid contact materials     		PTFE, PFA
    주변환경 온도범위
    Ambient temperature    		 5 ~ 50℃
    근접센서 스위치
    Proximity switch    		 출력 형태
    Output type    		 NPN Output ( N.O. mode )
    전원
    Power supply    		 DC 10~30V
    *Note.1) 최대토출유량은 실온에서 순수물로 최대스트로크 속도기준으로 측정
    *Note.2) 1스토르크 (1 stroke) : 1회 왕복 (1 reciprocating motion)

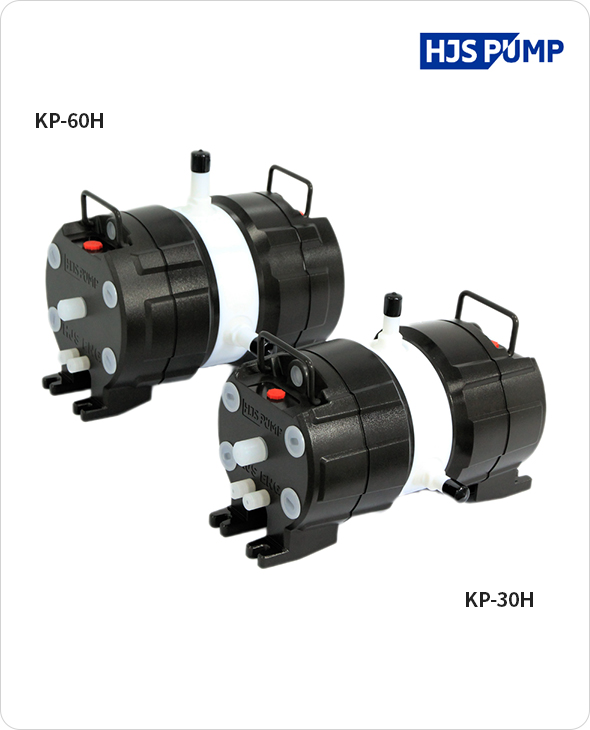

    고온 · 중온 · 상온 겸용 펌프 ( Bellows Pump )
    High · Medium · Room-Temperature combined Bellows Pump
    특징

    적용 범위 (Operating Temperature) : 10℃~180℃

    최대 유량 (Max. Flow Rate) : 30L/min & 60L/min

    편리한 재고관리 (Easy Stock Management)

    구동공기 압력 범위
    ■ 유량 Pump Performance Curve

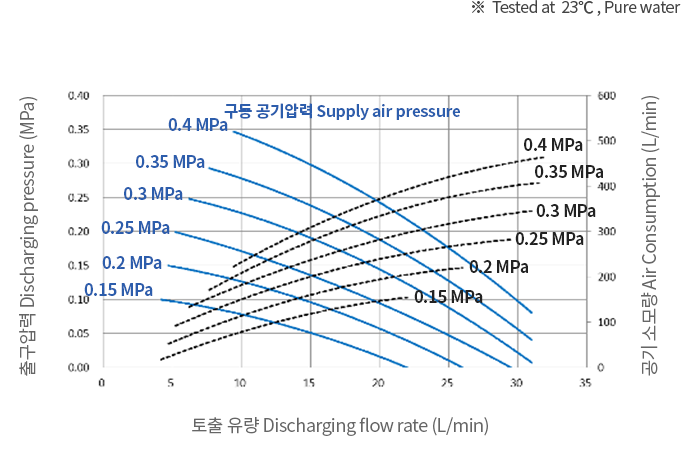

    KP-30H
    시험조건 Test conditions

    - Supply air pipe size : Rc 3/8” (PT) Port (Tube O.D10 X I.D8 X 2M)

    - Liquid pipe size : 3/4” Port (Tube O.D19 X I.D16)

    - Test liquid : Pure water, 23℃

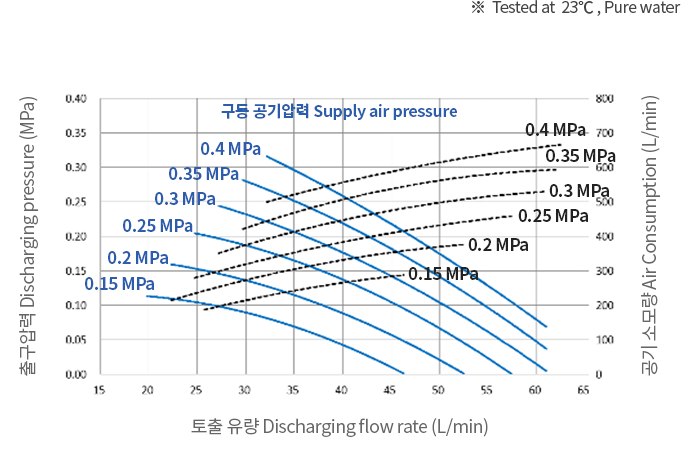

    KP-60H
    시험조건 Test conditions

    - Supply air pipe size : Rc 1/2” (PT) Port (Tube O.D12 X I.D10 X 2M)

    - Liquid pipe size : 1”Port (Tube O.D25 x I.D22)

    - Test liquid : Pure water, 23℃

    ■ 규격 Standard Specifications
    Items / Models KP - 30H KP - 60H
    최대 토출 유량 (L/min)
    Max. discharging flow rate     		30 L/min (*Note.1) 60 L/min (*Note.1)
    스트로크당 유량 (L/stroke)
    Flow rate per stroke     		0.40 L/stroke (*Note.2) 0.86 L/stroke (*Note.2)
    액체온도 사용범위 (℃)
    Temp. range of liquid     		10 ~ 50 ℃ 51 ~ 100 ℃ 101 ~ 180 ℃ 10 ~ 50 ℃ 51 ~ 100 ℃ 101 ~ 180 ℃
    구동공기 압력범위 (MPa)
    Driving air pressure range     		0.15 ~ 0.4
    MPa    		 0.15 ~ 0.3
    MPa    		 0.15 ~ 0.2
    MPa    		 0.15 ~ 0.4
    MPa    		 0.15 ~ 0.3
    MPa    		 0.15 ~ 0.2
    MPa
    최대허용스트로크속도 (spm)
    Max allowable Stroke speed     		Max 75 stroke/min Max 70 stroke/min
    AIR 공급 연결 포트
    Air supply inlet ports    		 2-Rc 3/8” (PT) 2-Rc 1/2” (PT)
    액체 연결 포트
    Liquid connection ports     		PTFE 3/4” (O.D 19 x I.D16mm) PTFE 1” (O.D 25 x I.D 22mm)
    액체 접촉 재질
    Liquid contact materials     		PTFE, PFA
    주변환경 온도범위
    Ambient temperature     		5 ~ 50℃
    근접센서 스위치
    Proximity switch    		 출력 형태
    Output type    		 NPN Output ( N.O. mode )
    전원
    Power supply    		 DC 10~30V
    *Note.1) 최대토출유량은 실온에서 순수물로 최대스트로크 속도기준으로 측정
    *Note.2) 1스토르크 (1 stroke) : 1회 왕복 (1 reciprocating motion)
