벨로우즈 펌프 & 댐퍼

    K-Series 벨로우즈 펌프
    K-Series 저 맥동 벨로우즈 펌프
    K-Series 댐퍼 & 급속배기밸브

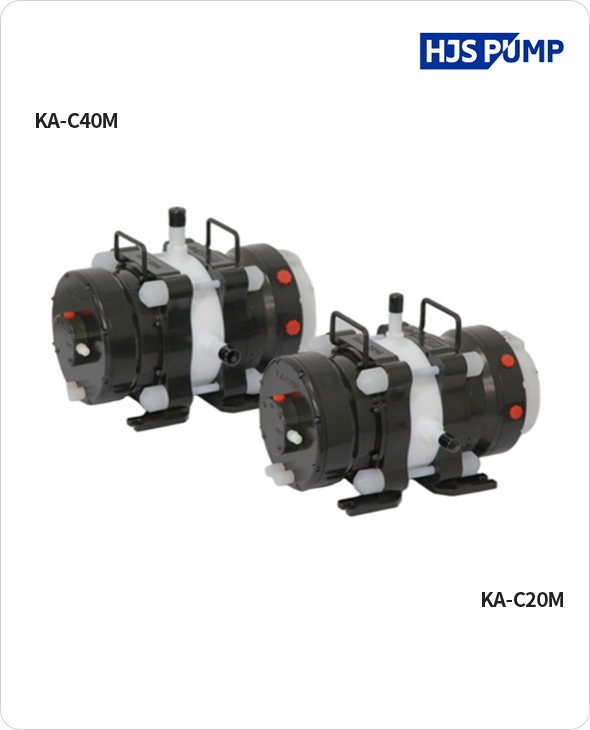

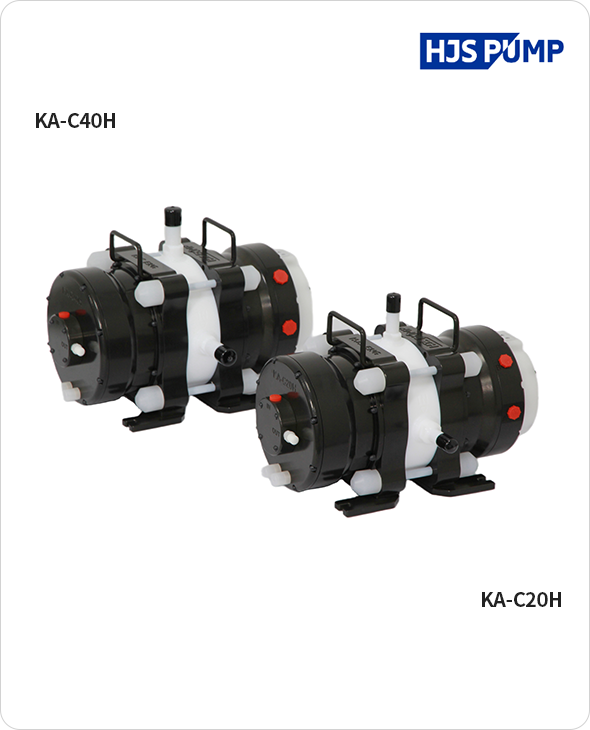

    저맥동 펌프 (세정설비 순환용 )
    Low pulsation pump ( Circulation pump for Cleaning equipment )
    특징

    적용범위 (Operating Range)
    - 최대유량 : 20 & 40 L/min
    - 적용온도 : 10℃∼180℃

    저맥동 및 안정적인 수량 (Low pulsation, Stable)

    필터 저항 감소 ( Low filter resistance )

    펌프와 댐퍼 일체형, 설치공간 감소
    (Pump & damper integration, Reduce installation space)

    구동공기 압력 범위

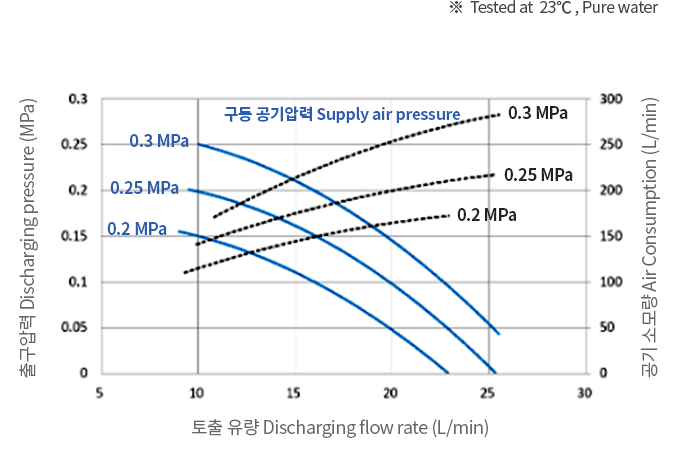

    ■ 유량 Pump Performance Curve

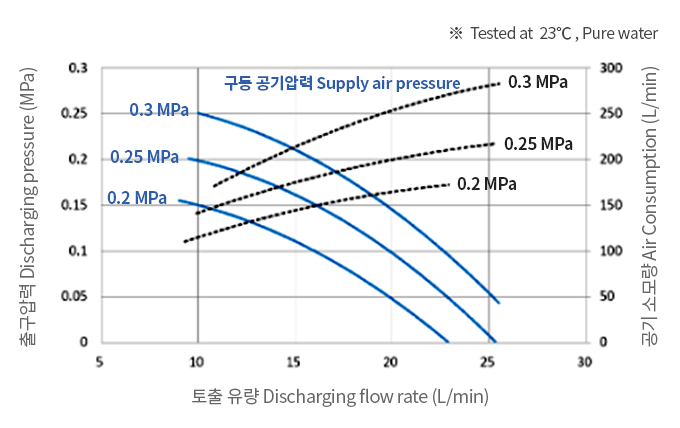

    KA-C20H
    시험조건 Test conditions

    - Supply air pipe size : Rc 3/8” (PT) Port (Tube O.D10 X I.D8 X 2M)

    - Liquid pipe size : In port 3/4” (Tube O.D19 X I.D16)
    Out port 3/4” (Tube O.D19 X I.D16)

    - Test liquid : Pure water, 23℃

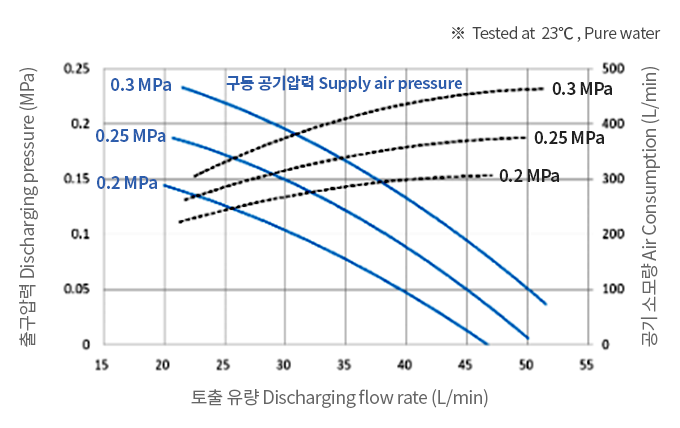

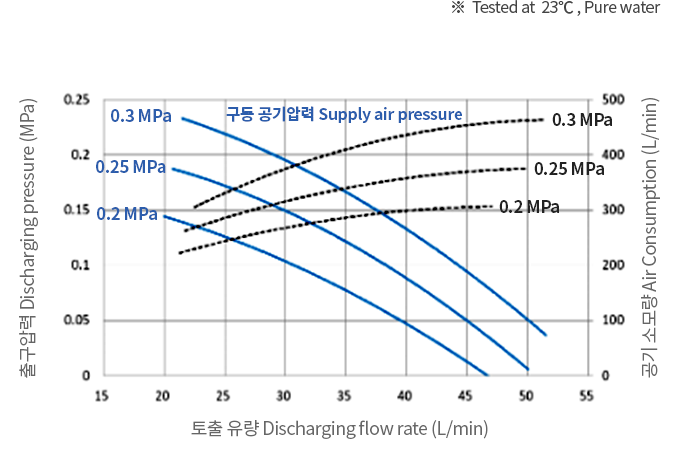

    KA-C40H
    시험조건 Test conditions

    - Supply air pipe size : Rc 1/2” (PT) Port (Tube O.D12 X I.D10 X 2M)

    - Liquid pipe size : In port 1” (Tube O.D25 x I.D22)
    Out port 1” (Tube O.D25 x I.D22)

    - Test liquid : Pure water, 23℃

    ■ 규격 Standard Specifications
    Items / Models KA - C20H KA - C40H
    최대 토출 유량 (L/min)
    Max. discharging flow rate     		20 L/min (*Note.1) 40 L/min (*Note.1)
    스트로크당 유량 (L/stroke)
    Flow rate per stroke     		0.22 L/stroke (*Note.2) 0.40 L/stroke (*Note.2)
    액체온도 사용범위 (℃)
    Temp. range of liquid     		10 ~ 50 ℃ 51 ~ 100 ℃ 101 ~ 180 ℃ 10 ~ 50 ℃ 51 ~ 100 ℃ 101 ~ 180 ℃
    구동공기 압력범위 (MPa)
    Driving air pressure range     		0.2 ~ 0.3
    MPa    		 0.2 ~ 0.25
    MPa    		 0.15 ~ 0.2
    MPa    		 0.2 ~ 0.3
    MPa    		 0.2 ~ 0.25
    MPa    		 0.15 ~ 0.2
    MPa
    최대허용스트로크속도 (spm)
    Max allowable Stroke speed     		Max 105 stroke/min Max 105 stroke/min
    AIR 공급 연결 포트
    Air supply inlet ports    		 Pump Drive Air-In ports: 2-Rc 3/8” (PT)
    Damping Valve Air-In port : Rc 1/4” (PT)     		Pump Drive Air-In ports : 2-Rc 1/2” (PT)
    Damping Valve Air-In port : Rc 1/4” (PT)
    액체 연결 포트
    Liquid connection ports     		PTFE 3/4” (O.D 19 x I.D 16mm) PTFE 1” (O.D 25 x I.D 22mm)
    액체 접촉 재질
    Liquid contact materials     		PTFE, PFA
    주변환경 온도범위
    Ambient temperature     		5 ~ 50℃
    근접센서 스위치
    Proximity switch    		 출력 형태
    Output type    		 NPN Output ( N.O. mode )
    전원
    Power supply    		 DC 12~24V
    맥동 압력 폭 (MPa)
    Pulsation pressure width     		≤ 0.06 MPa ( 액체 점도가 12~24mPa•s인 경우 )
    Within 0.06 MPa ( in case liquid viscosity is within 1~50 mPa•s )
    *Note.1) 최대토출유량은 실온에서 순수물로 최대스트로크 속도기준으로 측정
    *Note.2) 1스토르크 (1 stroke) : 1회 왕복 (1 reciprocating motion)

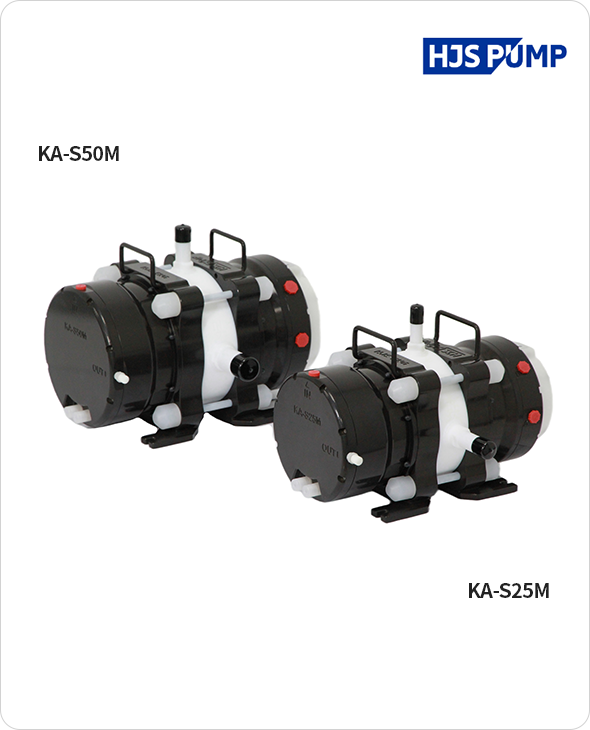

    저맥동 펌프 ( 다양한 케미컬 이송용, Slurry 등 )
    Low pulsation pump ( For various chemical supply system, Slurry etc. )
    특징

    적용범위 (Operating Range)
    - 최대유량 : 25 & 50 L/min
    - 적용온도 : 10℃∼100℃

    저맥동 및 안정적인 유량 ( Low pulsation, Stable flow)

    필터 저항 감소 (Low filter resistance)

    펌프와 댐퍼 일체형, 설치공간 감소
    (Pump & damper integration, Reduce installation space)

    구동공기 압력 범위
    ■ 유량 Pump Performance Curve

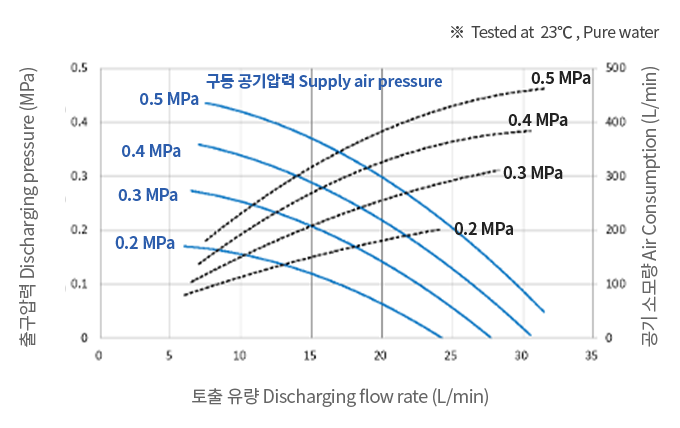

    KA-S25M
    시험조건 Test conditions

    - Supply air pipe size : Rc 3/8” (PT) Port (Tube O.D10 X I.D8 X 2M)

    - Liquid pipe size : In port 1” (Tube O.D25 X I.D22)
    Out port 3/4” (Tube O.D19 X I.D16)

    - Test liquid : Pure water, 23℃

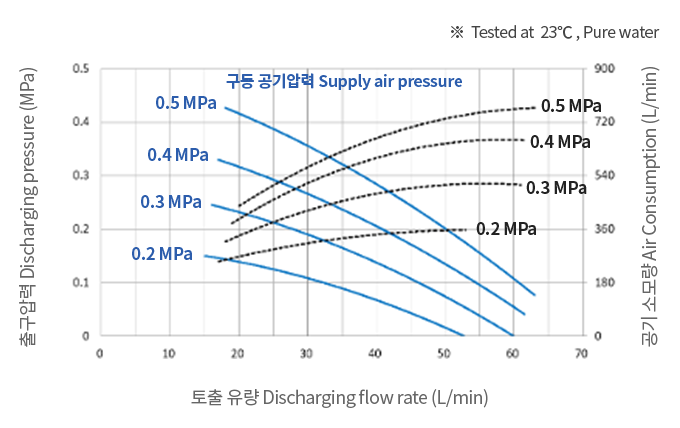

    KA-S50M
    시험조건 Test conditions

    - Supply air pipe size : Rc 1/2” (PT) Port (Tube O.D12 X I.D10 X 2M)

    - Liquid pipe size : In port 1+1/2” (Tube O.D38 x I.D34)
    Out port 1” (Tube O.D25 x I.D22)

    - Test liquid : Pure water, 23℃

    ■ 규격 Standard Specifications
    Items / Models KA – S25M KA – S50M
    최대 토출 유량 (L/min)
    Max. discharging flow rate     		25 L/min (*Note.1) 50 L/min (*Note.1)
    스트로크당 유량 (L/stroke)
    Flow rate per stroke     		0.22 L/stroke (*Note.2) 0.46 L/stroke (*Note.2)
    액체온도 사용범위 (℃)
    Temp. range of liquid     		10 ~ 40 ℃ 41 ~ 70 ℃ 71 ~ 100 ℃ 10 ~ 40 ℃ 41 ~ 70 ℃ 71 ~ 100 ℃
    구동공기 압력범위 (MPa)
    Driving air pressure range     		0.2 ~ 0.5
    MPa    		 0.2 ~ 0.4
    MPa    		 0.2 ~ 0.3
    MPa    		 0.2 ~ 0.5
    MPa    		 0.2 ~ 0.4
    MPa    		 0.2 ~ 0.3
    MPa
    최대허용스트로크속도 (spm)
    Max allowable Stroke speed     		Max 115 stroke/min Max 115 stroke/min
    AIR 공급 연결 포트
    Air supply inlet ports    		 Pump Drive Air-In ports : 2-Rc 3/8” (PT)
    Damping Valve Air-In port : Rc 1/4” (PT)     		Pump Drive Air-In ports : 2-Rc 1/2” (PT)
    Damping Valve Air-In port : Rc 1/4” (PT)
    액체 연결 포트
    Liquid connection ports     		- In port : PTFE 1” (O.D 25 x I.D 22mm)
    - Out port : PTFE 3/4” (O.D 19 x I.D 16mm)    		 - In port : PTFE 1+1/2” (O.D 38 x I.D 34mm)
    - Out port : PTFE 1” (O.D 25 x I.D 22mm)
    액체 접촉 재질
    Liquid contact materials     		PTFE, PFA
    주변환경 온도범위
    Ambient temperature     		5 ~ 50℃
    근접센서 스위치
    Proximity switch    		 출력 형태
    Output type    		 NPN Output ( N.O. mode )
    전원
    Power supply    		 DC 12~24V
    맥동 압력 폭 (MPa)
    Pulsation pressure width     		≤ 0.06 MPa ( 액체 점도가 12~24mPa•s인 경우 )
    Within 0.06 MPa ( in case liquid viscosity is within 1~50 mPa•s )
    *Note.1) 최대토출유량은 실온에서 순수물로 최대스트로크 속도기준으로 측정
    *Note.2) 1스토르크 (1 stroke) : 1회 왕복 (1 reciprocating motion)
